Schéma boîte à fusibles Mitsubishi Outlander /-Sport (CU)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi Outlander /Airtek /-Sport (CU) première génération 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008. Essence (2.0 16V, 2.0 16V Turbo, 2.4 16V MIVEC). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F9/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi Outlander MK1.

Les fusibles sont des éléments essentiels du système électrique de tout véhicule. Leur fonction principale est de protéger les composants électriques contre les surtensions et les courts-circuits. Chaque fusible possède un calibre spécifique, qui indique l’intensité maximale qu’il peut supporter. Si l’intensité dépasse ce calibre, le fusible se déclenche et coupe le circuit, évitant ainsi d’endommager l’équipement électrique. Vous trouverez ci-dessous des tableaux de fusibles qui pourront vous être utiles.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

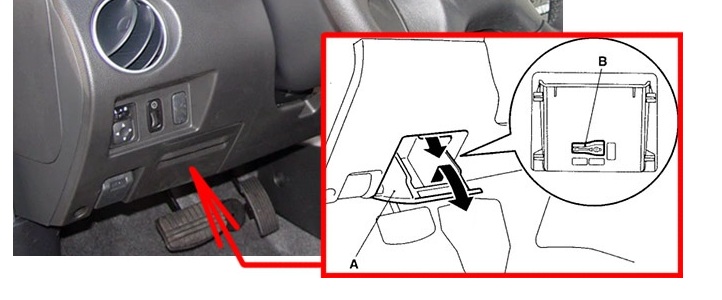

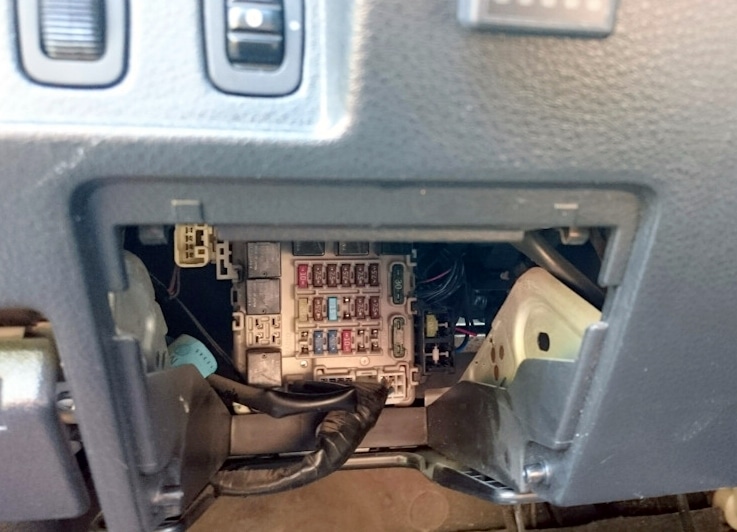

Le panneau de fusibles se trouve derrière le compartiment de rangement du tableau de bord. Ouvrez ce compartiment (A) et tirez-le vers vous tout en le soulevant pour le retirer. Utilisez l’extracteur de fusibles (B) pour retirer les fusibles.

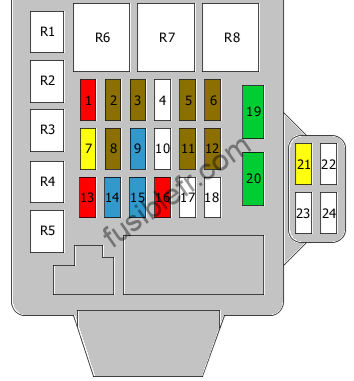

Schéma de la boîte à fusibles.

Mitsubishi Outlander /Airtek /-Sport (CU). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Condensateur, Bobine d’allumage10.0 A
2Lampe d’avertissement de ABS, Voyant de contrôle de charge de la batterie, Interrupteurs de la colonne de direction, Combimètre, Lampe d’avertissement de moteur, Unité de commande du système de commande électrique de temps et alarme (ETACS), Lampe d’avertissement d’airbag, Unité de commande SRS, Capteur de vitesse du véhicule7.5 A
3Relais de commande de transmission automatique, Unité de commande du système de commande électrique de temps et alarme (ETACS), Unité de commande SRS, Éclairage de combinaison arrière, Unité de commande de transmission7.5 A
4Non utilisé
5Relais de compresseur du climatiseur, Unité de commande du climatiseur, Relais de désembueur, Moteur de commande du recyclage, Relais de soufflerie, Unité de commande avant7.5 A
6Désembueur, Miroir(s) chauffant(s), Relais de dégivreur d’essuie-glace7.5 A
7Unité de commande avant, Moteur d’essuie-glaces de pare-brise20.0 A
8Unité de commande du moteur, Unité de commande de la transmission automatique, Relais de la pompe à carburant7.5 A
9Allume-cigare15.0 A
10Non utilisé
11Télécommande, Miroirs électriques7.5 A
12Unité de commande ABS, Système de commande de 4x, Toit ouvrant7.5 A
13Audio10.0 A
14Unité de commande du système de commande électrique de temps et alarme (ETACS), Moteur d’essuie-glace arrière15.0 A
15Unité de commande du système de commande électrique de temps et alarme (ETACS), Connecteur de diagnostic15.0 A
16Combimètre, Feu(x) antibrouillard arrière(s), Relais de feu antibrouillard arrière, Lampe d’avertissement de feu antibrouillard arrière10.0 A
17Non utilisé
18Non utilisé
19Unité de commande du climatiseur, Relais de soufflerie, Interrupteur de soufflerie, Moteur de soufflerie, Ventilateur de chauffage, Commande de la ventilation30.0 A
20Désembueur, Relais de désembueur30.0 A
21Toit ouvrant20.0 A
22Sièges chauffants10A
23Pompe de refroidissement de l’échangeur de turbocompresseur10A
24Non utilisé
R1Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant
R2Relais, siège chauffants
R3Relais de la pompe à carburant, Relais supplémentaire, pompe à carburant
R4Relais de feu antibrouillard arrière
R5Non utilisé
R6Relais de vitre électrique
R7Relais de soufflerie
R8Relais de désembueur



Boîte à fusibles dans le compartiment moteur.

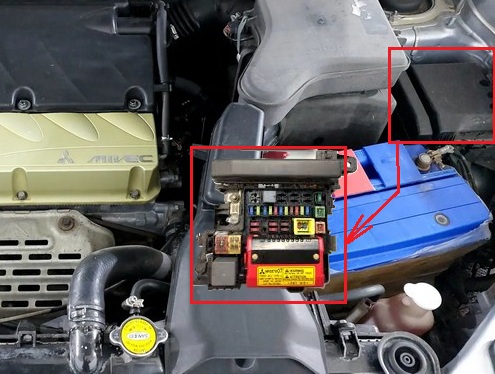

Installé du côté gauche du compartiment moteur. Comprend un boîtier principal de fusibles et de relais et un boîtier de relais.

Mitsubishi Outlander /Airtek /-Sport (CU). Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Boîte à fusibles dans l’habitacle, fusibles 6, 15, 16, 18 – 2060.0 A
2Commande du ventilateur, Relais du ventilateur50.0 A
3Unité de commande ABS60.0 A
4Interrupteur d’allumage40.0 A
5Boîte à fusibles dans l’habitacle, fusible 21, Relais de vitre électrique, Commutateurs de lève-vitre électrique, Moteur de vitre électrique, Unité de commande de porte avant30.0 A
6Feux antibrouillard avant, Lampe d’avertissement du feu antibrouillard, avant, Relais de feu antibrouillard, avant15.0 A
7Sièges chauffants, Relais, siègea chauffants, Interrupteur de siège chauffant20.0 A
8Avertisseur, Relais d’avertisseur10.0 A
9Débitmètre d’air massique, Capteur de position d’arbre à cames, Capteur du position de vilebrequin, Soupape EGR, Solénoïde EGR, Unité de commande du moteur, Unité de commande de la transmission automatique, Relais de commande moteur, Soupape de commande d’huile, Relais de commande de soufflerie, Actionneur de la vitesse de ralenti, Unité de commande d’immobilisateur, Injecteur, Sonde lambda, Relais du moteur de commande du papillon des gaz électronique, Soupape de commande de purge20.0 A
10Unité de commande du climatiseur, Compresseur de climatiseur, Relais de compresseur du climatiseur10.0 A
11Unité de commande ABS, Feu d’arrêt de niveau haut, Éclairage de combinaison arrière, Interrupteur du feu d’arrêt15.0 A
12Dégivreur d’essuie-glace, Relais de dégivreur d’essuie-glace15.0 A
13Alternateur7.5 A
14Unité de commande du système de commande électrique de temps et alarme (ETACS), Éclairage du tableau de bord, indicateurs de direction, Indicateurs de direction, Éclairage de combinaison arrière, Clignotants de l’avertisseur de danger10.0 A
15Relais de commande de transmission automatique, Solénoïde de la transmission automatique, Unité de commande du moteur20.0 A
16Non utilisé
17Projecteur(s), Lampe de signalisation de faisceau principal10.0 A
18Non utilisé
19Projecteur(s), Interrupteur de correction de hauteur des projecteurs10.0 A
20Unité de commande du climatiseur, Audio, Éclairage du cendrier, Éclairage de l’allume-cigare, Combimètre, Interrupteur de lampe de détresse, Rheostat, Horloge, Éclairage boîte à gants, Éclairage de l’interrupteur du feu antibrouillard, Correction de hauteur des projecteurs, Interrupteurs de siège chauffant7.5 A
21Éclairage de la plaque d’immatriculation, Feux arrière, Éclairage de combinaison arrière7.5 A
22Unité de commande du climatiseur, Audio, Combimètre, Horloge, Unité de commande avant, Unité de commande du système de commande électrique de temps et alarme (ETACS), Unité de commande de la colonne de direction10.0 A
23Audio, Unité de commande du système de commande électrique de temps et alarme (ETACS), Relais de douille accessoire10.0 A
24Relais de la pompe à carburant, Pompe à carburant avec capteur du jauge de carburant15.0 A
25Douille accessoire, Relais de douille accessoire15.0 A
26Alternateur (à côté de la batterie)100.0 A
R1Relais de feu antibrouillard
R2Relais d’avertisseur
R3Relais de douille accessoire
R4Relais de dégivreur d’essuie-glace
R5Non utilisé
R6Relais de commande de soufflerie
R7Unité de commande avant
R8Unité de commande avant
R9Non utilisé
R10Relais du moteur de commande du papillon des gaz électronique
R11Non utilisé
R12Relais de commande de transmission automatique
R13Relais de commande moteur
R14Relais de compresseur du climatiseur
