Schéma boîte à fusibles Mitsubishi L400 /Delica (PA, PD)

Auteur: Ramon Watkins.

Nous examinons les modèles Mitsubishi L400 /Delica (PA, PD) 1995, 1996, 1997, 1998, 1999, 2000, 2001. Diesel, essence (2.0 i, 2.4 i, 2.5 TD). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F14/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Mitsubishi L400 /Delica (PA, PD).

Le Mitsubishi L400 est un monospace populaire, dont la popularité repose sur sa fiabilité et sa polyvalence. Un système de fusibles en bon état est essentiel au bon fonctionnement de tous les systèmes électriques de ce véhicule. Cet article présente le schéma des fusibles du Mitsubishi L400. Nous y aborderons la fonction de chaque fusible, son emplacement, ainsi que les problèmes courants et les solutions pour les résoudre.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à relais dans l’habitacle, ( – 1999).

Boîte à fusibles dans le compartiment moteur.

Fusibles sur la batterie.

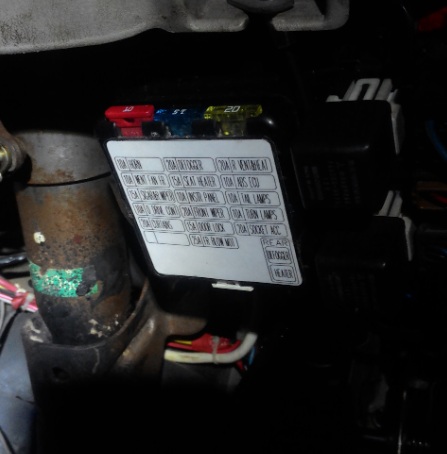

Boîte à fusibles dans l’habitacle.

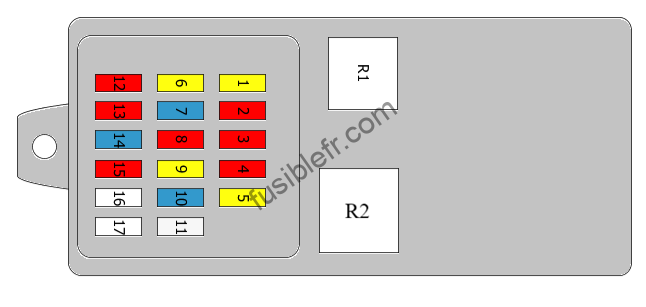

Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Système de climatisation, Ventilateur arrière20.0 A
2ABS, Unité de commande ESP10.0 A
3Feux de recul, Capteur de vitesse, Transmission, Capteur de niveau d’huile moteur10.0 A
4Système de retenue supplémentaire (SRS), Centrale clignotante10.0 A
5Douille accessoire20.0 A
6Lunette arrière chauffante20.0 A
7Siège(s) chauffant(s)15.0 A
8Tableau de bord, Ronfleur, Système de retenue supplémentaire (SRS), Capteur du volant de direction, Toit ouvrant10.0 A
9Système de lavage/balayage intermittent20.0 A
10Système de commande électrique de temps et alarme (ETACS), Relais de fermeture centralisée, Connecteur de diagnostic15.0 A
11Ventilateur avant25.0 A
12Avertisseur10.0 A
13Système de climatisation, Projecteurs, Relais de la lunette arrière chauffante, Relais du pare-soleil, Relais de vitre électrique, Tableau de bord, Lave-phare, Relais codes/route10.0 A
14Allume-cigare, Moteur d’essuie-glace arrière, Miroir(s)15.0 A
15Relais de commande du surmultiplicateur10.0 A
16Non utilisé
17Non utilisé
R1Lunette arrière chauffante
R2Ventilateur

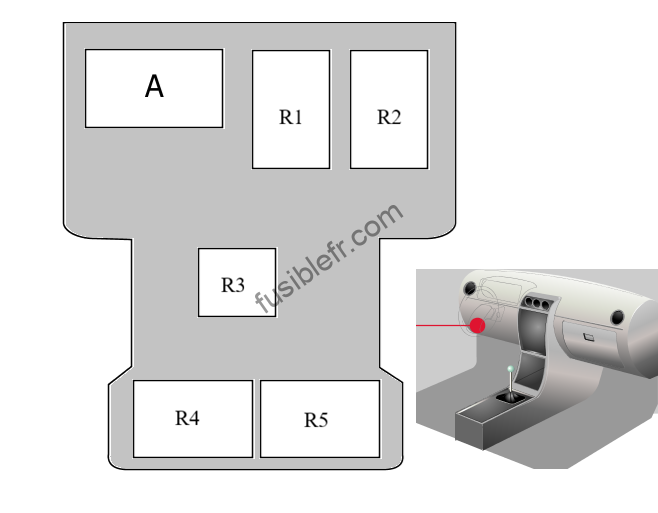

Boîte à relais dans l’habitacle, ( – 1999).

NumCircuits protégésAmps
R1Réchauffeur de carburantNon utilisé
R2VitresNon utilisé
R3Relais lampe clignotanteNon utilisé
R4Ventilateur arrièreNon utilisé
R5Douille accessoireNon utilisé
AUnité de commande de fermeture centraliséeNon utilisé

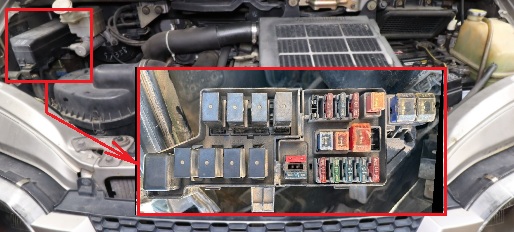

Boîte à fusibles dans le compartiment moteur.

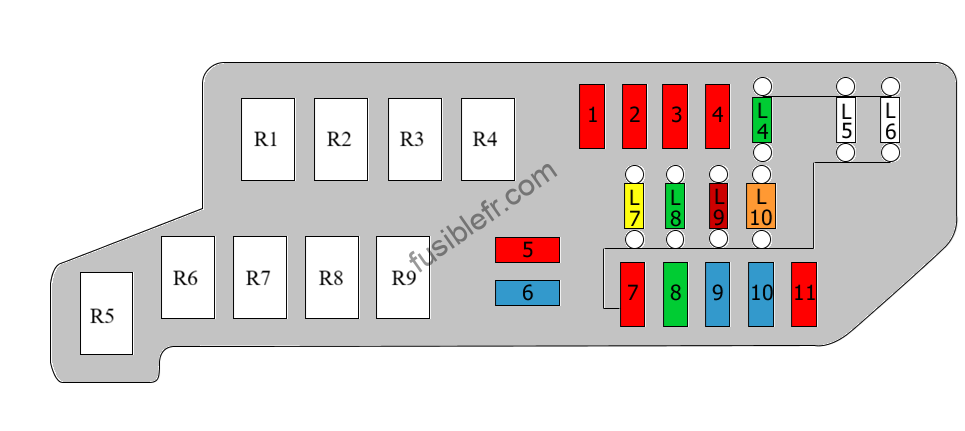

Schéma de la boîte à fusibles et relais.

NumCircuits protégésAmps
1Lampes d’avertissement de faisceau principal10.0 A
2Système de climatisation10.0 A
3Feux arrière, Feux de stationnement, Feux antibrouillard (modèles à conduite à droite)10.0 A

15A

4Feux arrière, Feux de stationnement10.0 A
5Horloge, Radio, Éclairage de l’habitacle, Antivol de contact, Capteur de vitesse, Gestion moteur10.0 A
6Radio, Prise pour le raccordement d’équipements supplémentaires15.0 A
7Feux d’arrêt10.0 A
8Ventilateur de condenseur avant30.0 A

20A

9Ventilateur de condenseur, côté15.0 A

10A

10Réchauffeur de carburant15.0 A
11Éclairage de l’avertisseur de danger10.0 A
L4Toit ouvrant30.0 A
L5Fusibles L7 – L10, 7 – 11100.0 A
L6Fusibles 2, 5, Boîte à fusibles dans l’habitacle, fusibles 1, 5, 6, 1180.0 A
L7Système de carburant20.0 A
L8Ouverture centralisée30.0 A
L9ABS, Unité de commande ESP50.0 A
L10Projecteurs, Feux arrière, Alternateur40.0 A
R1Avertisseur
R2Compresseur de climatiseur
R3Ventilateur de condenseur avant
R4Ventilateur du condenseur
R5Alternateur, Système de carburant
R6Ventilateur de refroidissement
R7Feux antibrouillard arrière
R8Feux arrière
R9Projecteurs

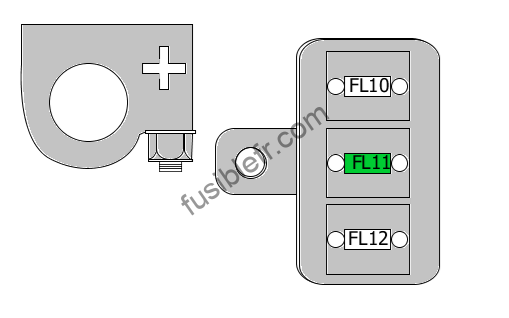

Fusibles sur la batterie.

NumCircuits protégésAmps
FL10Système de démarrage, Système de bougies de préchauffage80.0 A
FL11Antivol de contact30.0 A
FL12Alternateur100.0 A
