Schéma boîte à fusibles Nissan X-Trail (T31)
Auteur: Ramon Watkins.Nous examinons les modèles Nissan X-Trail (T31) 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Phase 1, phase 2. Diesel, essence (2.0 16V, 2.0 Dci, 2.5 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …
| Le fusible de l’allume-cigare est situé sous le numéro F2/15A – Boîte à fusibles et relais dans l’habitacle. |
Tableau fusible Nissan X-Trail (T31).
En résumé, le système de fusibles du Nissan X-Trail (T31) joue un rôle essentiel pour garantir la fiabilité et la sécurité du véhicule. Il est de la responsabilité de chaque propriétaire d’en assurer un entretien régulier. Connaître l’emplacement de la boîte à fusibles, leurs fonctions et les instructions de remplacement vous aidera à diagnostiquer de nombreux problèmes et à prolonger la durée de vie de votre véhicule.
Un entretien approprié des fusibles protégera non seulement le système électrique contre les dommages, mais améliorera également considérablement le confort et la sécurité sur la route. Des inspections régulières et le respect de ces recommandations contribueront à maintenir votre Nissan X-Trail (T31) en excellent état.
Contenu:
Boîte à fusibles et relais dans l’habitacle.
Boîtier de Servitude Intelligent dans le compartiment moteur.
- boîte à fusibles A (option 1).
- boîte à fusibles A (option 2).
- boîte à fusibles B (option 1).
- boîte à fusibles B (option 2).
- boîte à fusibles B (option 3).
Boîte à fusibles et relais dans l’habitacle.

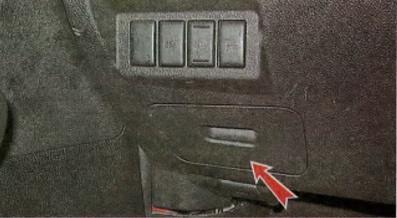

Il est situé sous le tableau de bord, derrière un cache en plastique.

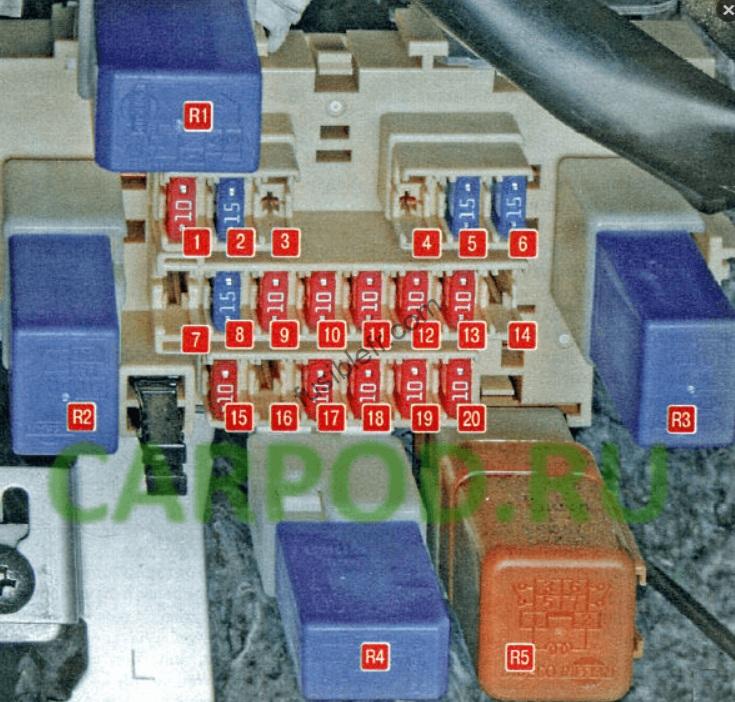

Schéma de la boîte à fusibles (type 1).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Rétroviseurs électriques, système audio | 10A |
| 2 | Prises électriques Allume-cigare | 15A |
| 3 | Fusible d’allume-cigare Trail 31 | 10A |
| 4 | Vide | – |
| 5 | Ventilateur de climatiseur | 15A |
| 6 | 15A | |
| 7 | Système d’accès sans clé | 10A |
| 8 | phares auxiliaires supérieurs | 15A |
| 9 | Unité de commande de transmission intégrale | 10A |
| 10 | Feux de circulation | 10A |
| 11 | Éclairage intérieur | 10A |
| 12 | Tableau de bord | 10A |
| 13 | unité de commande électrique | 10A |
| 14 | Système audio | 10A |
| 15 | Rétroviseurs latéraux chauffants | 10A |
| 16 | Système audio | 20A |
| 17 | Pompe de lave-linge | 10A |
| 18 | Tableau de bord | 10A |
| 19 | airbags | 10A |
| 20 | Connecteur de diagnostic, calculateur moteur, correcteur d’angle de phare | 10A |
| Relais | ||
| R1 | Relais pour l’allumage des phares auxiliaires supérieurs | |
| R2 | Équipements optionnels | |
| R3 | Mise en marche du ventilateur du climatiseur | |
| R4 | Activation du chauffage du siège | |
| R5 | Mise en marche des phares auxiliaires supérieurs | |
Schéma de la boîte à fusibles (type 2).
| N° | Description |
|---|---|
| F1 | Système audio 10A, commandes électriques des rétroviseurs extérieurs |
| F2 | Prise frontale 15A (allume-cigare) |
| F3 | Briquet 15A |
| F4 | Climatisation 10A, chauffage électrique de cabine |
| F5 | Moteur de chauffage 15A |
| F6 | Moteur de chauffage 15A |
| F7 | Équipement optionnel 10A |
| F8 | Capteurs CVT 15A (boîte de vitesses mécanique) |
| F9 | Système audio 15A |
| F10 | Feux de freinage 10A |
| F11 | De rechange |
| F12 | Unité de commande 10A pour les équipements électriques de l’habitacle |
| F13 | Équipement électrique 10A |
| F14 | Prise arrière 15A (si installée) |
| F15 | 10A Miroirs chauffants |
| F16 | Unité de commande 10A pour les équipements électriques de l’habitacle |
| F17 | Équipement électrique 15A |
| F18 | Engrenage d’essuie-glace Moto 20A |
| F19 | 10A airbags SRC |
| F20 | 10A Sièges chauffants |
| R1 | Relais d’équipement supplémentaire du salon |
| R2 | relais de ventilateur de chauffage |
Boîtier de Servitude Intelligent dans le compartiment moteur.

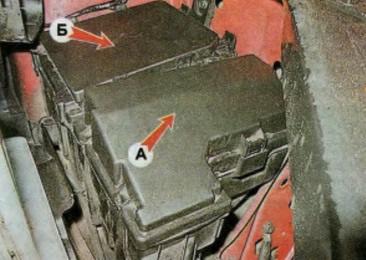

Dans le compartiment moteur, les fusibles et les relais sont installés dans deux blocs A et B.
Boîte à fusibles A (option 1).
| Non. | Circuits protégés | Amps |
|---|---|---|
| 1 | Calculateur de variateur (CVT) | 10A |
| 2 | Sièges arrière chauffants | 20A |
| 3 | Chauffage supplémentaire (moteur diesel) | 30A |
| 4 | Système audio | 15A |
| 5 | Générateur de signaux sonores | 10A |
| 6 | Lumière du jour, klaxon | 10A |
| 7 | Pompe électrique de refroidissement du turbocompresseur (moteur diesel) | 20A |
| 8 | Sièges avant chauffants | 20A |
| P1 | Système ABS (ESP) | 50A |
| P2 | 30A | |
| P3 | Lave-phares | 30A |
| P4 | Direction assistée électrique | 60A |
| P5 | Ventilateur de refroidissement du moteur | 40A |
| P6 | Contacteur d’allumage (verrouillage) | 40A |
| P7 | Ventilateur de refroidissement du moteur | 40A |
| P8 | Unité de commande de lève-vitre électrique | 50A |
| Relais | ||
| R1 | Relais d’éclairage extérieur | |
| R2 | lave-phares | |
| R3 | Relais de ventilateur de refroidissement à basse vitesse | |
| R4 | activation des feux de freinage, chauffage supplémentaire (moteur diesel) | |
| R5 | Signal sonore | |
| R6 | Relais haute vitesse pour ventilateur de refroidissement moteur | |

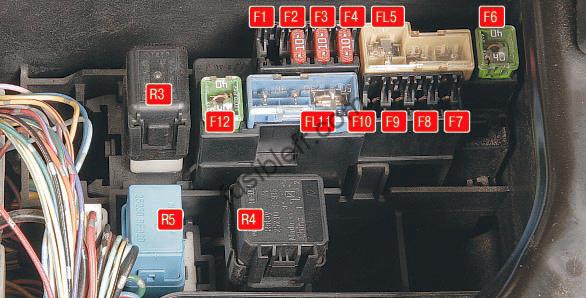

Boîte à fusibles A (option 2).
| N° | Circuits protégés |
|---|---|
| F1 | Turbine de refroidissement d’air 20A (turbodiesel) |
| F2 | Bloc de commutation du mode de transmission 10A (véhicules à quatre roues motrices) |
| F3 | Générateur 10A |
| F4 | Signal sonore 10A |
| FL5 | Direction assistée électrique 60/30 A, pompe de lave-phares, système ABS |
| F6 | Système ABS 40A, système de contrôle de stabilité |
| F7 | Chauffage électrique d’habitacle 30A (pour une voiture à moteur diesel) |
| F8 | Chauffage électrique de cabine 30A |
| F9 | Chauffage électrique de cabine 30A |
| F10 | De rechange |
| FL11 | Ventilateur de refroidissement moteur 50/30/40 A, allumage |
| F12 | Unité de commande 40A pour équipements électriques intérieurs |
| R3 | Relais de klaxon |
| R4 | Relais du ventilateur de refroidissement du moteur |
| R5 | relais de pompe de lave-phares |

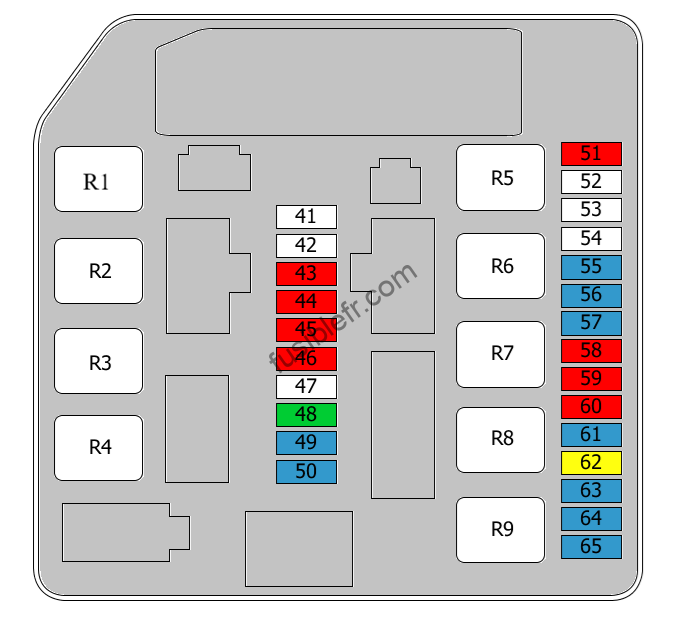

Boîte à fusibles B (option 1).
| Num | Circuits protégés | Amps |
|---|---|---|
| 41 | Non utilisé | |
| 42 | Non utilisé | |
| 43 | Projecteur, droit Solénoïde de commutation faisceau lumineux principal/géré par le variateur, côté droit | 10.0 A |
| 44 | Projecteur, gauche Solénoïde de commutation faisceau lumineux principal/géré par le variateur, côté gauche Interrupteur de l’éclairage Relais de lampe de conduite Ou Interrupteur de l’éclairage Relais du projecteur1 Relais du projecteur2 Éclairage de combinaison, avant gauche | 10.0 A |
| 45 | Interrupteur ESP Correction automatique de hauteur des projecteurs Interrupteur de lave-phare Interrupteur 4 roues motrices Interrupteur de l’éclairage Interrupteur de commande de descente de côte (HDC) Interrupteur de détresse Audio Climatisation automatique Unité de commande de navigation Lampe de signalisation de position de la transmission automatique Éclairage de transmission variable continu (CVT) Interrupteurs de serrure de porte Résistance de préchauffage de l’air Interrupteurs de siège chauffant Unité de commande d’asservissement automatique Éclairage de combinaison arrière Rétroviseurs de porte Interrupteur du hayon Ordinateur de commande vidéo Témoin de la boîte à gants Connecteur supplémentaire | 10.0 A |
| 46 | Feux de stationnement Ou Feux de stationnement Éclairage de combinaison, arrière droit | 10.0 A |
| 47 | Non utilisé | |
| 48 | Relais d’essuie-glace avant | 30.0 A |
| 49 | Projecteur, gauche | 15.0 A |
| 50 | Projecteur, droit Réglage du projecteur | 15.0 A |
| 51 | Relais de climatisation | 10.0 A |
| 52 | Non utilisé | |
| 53 | Non utilisé | |
| 54 | Non utilisé | |
| 55 | Rétroviseurs de porte Désembuage et dégivreur du lunette arrière Climatisation automatique Ou Climatisation automatique Désembuage et dégivreur du lunette arrière | 15.0 A |
| 56 | Rétroviseurs de porte Désembuage et dégivreur du lunette arrière Climatisation automatique | 15.0 A |
| 57 | Relais de la pompe à carburant Capteur du niveau carburant Pompe à carburant Unité de commande du moteur | 15.0 A |
| 58 | Boîtier de Servitude Intelligent Capteur de vitesse de l’arbre d’entrée Capteur de vitesse de l’arbre de sortie Capteur de vitesse du véhicule Unité de commande de transmission Interrupteur de position stationnement/neutre Capteur de position de la transmission | 10.0 A |
| 59 | Unité de commande de 4 roues motrices Unité de commande ABS Relais de feu d’arrêt Interrupteur de reconnaissance de la première vitesse Capteur de vitesse de lacet | 10.0 A |
| 60 | Interrupteur de position stationnement/neutre Interrupteur de feu de recul Ou Interrupteur de position stationnement/neutre Interrupteur de feu de recul Capteur de position de la transmission | 10.0 A |
| 61 | Relais du moteur de commande du papillon des gaz Unité de commande du moteur | 15.0 A |
| 62 | Relais de l’unité de commande du moteur Condenseur Bobines d’allumage Solénoïde de commande de synchronisation de la soupape d’admission Unité de commande du moteur Débitmètre d’air massique Solénoïde de commande de pression du turbo Relais de pompe de liquide de refroidissement turbo Solénoïde de purge du bidon d’évaporation Capteur de position d’arbre à cames Clapet de dérivation de refroidissement EGR Sonde lambda devant le convertisseur catalytique Pompe à carburant Soupape de commande de pression de rampe Filtre à carburant | 20.0 A |
| 63 | Relais du ventilateur de refroidissement Nº4 Relais du ventilateur de refroidissement Nº5 Sonde lambda devant le convertisseur catalytique Sonde lambda derrière le convertisseur catalytique | 15.0 A |
| 64 | Unité de commande du moteur Injecteurs de carburant | 15.0 A |
| 65 | Feux antibrouillard avant | 15.0 A |
| R1 | Relais du dégivreur de lunette | |
| R2 | Relais de l’unité de commande du moteur | |
| R3 | Relais du projecteur | |
| R4 | Relais de feu antibrouillard | |
| R5 | Relais du démarreur | |
| R6 | Relais 3 du ventilateur de refroidissement | |
| R7 | Relais 2 du ventilateur de refroidissement | |
| R8 | Relais 1 du ventilateur de refroidissement | |
| R9 | Relais d’allumage |
Boîte à fusibles B (option 2).
| N° | Description |
|---|---|
| F1 | Chauffage de fenêtre 15A |
| F2 | Chauffage de fenêtre 15A |
| F3 | Feux antibrouillard 15A |
| F4 | Essuie-glace 30A |
| F5 | Phare droit (feux de croisement 15A) |
| F6 | Phare gauche (feux de croisement 15A) |
| F7 | Phare droit (feux de route 10A) |
| F8 | Feu de route 10A, phare gauche |
| F9 | Ampoules de feux de position latéraux 10A |
| F10 | Vide |
| F11 | Commande de transmission 15A |
| F12 | Unité de commande moteur 20A |
| F13 | Compresseur de climatisation 10A |
| F14 | Feux de recul 10A |
| F15 | Boîte de vitesses 10A |
| F16 | Système de gestion moteur 10A |
| F17 | Pompe à carburant 15A |
| F18 | Système d’alimentation 10A (injecteurs de carburant) |
| F19 | Unité électronique hydraulique 10A ABS |
| F20 | Vide |
| R6 | Relais du système d’allumage |
| R8 | Relais de dégivrage de lunette arrière |
| R16 | Relais de vitesse lente du ventilateur de refroidissement du moteur I |
| R17 | Relais haute vitesse du ventilateur de refroidissement du moteur II |
Boîte à fusibles B (option 3).
| Num | Circuits protégés | Amps |
|---|---|---|
| 43 | Projecteur, droit; Solénoïde de commutation faisceau lumineux principal/géré par le variateur, côté droit | 10.0 A |
| 44 | Projecteur, gauche; Solénoïde de commutation faisceau lumineux principal/géré par le variateur, côté gauche; Interrupteur de l’éclairage; Relais de lampe de conduite; Éclairage de combinaison, avant gauche | 10.0 A |
| 45 | Interrupteur ESP; Correction automatique de hauteur des projecteurs; Interrupteur de lave-phare; Interrupteur 4 roues motrices; Interrupteur de l’éclairage; Interrupteur de commande de descente de côte (HDC); Interrupteur de détresse; Audio; Amplificateur; Unité de commande de navigation; Lampe de signalisation de position de la transmission automatique; Éclairage de transmission variable continu (CVT); Interrupteurs de serrure de porte; Résistance de préchauffage de l’air; Interrupteurs de siège chauffant; Unité de commande d’asservissement automatique; Éclairage de combinaison arrière; Rétroviseurs de porte; Interrupteur du hayon; Ordinateur de commande vidéo; Témoin de la boîte à gants; Connecteur supplémentaire | 10.0 A |
| 46 | Feux de stationnement; Éclairage de combinaison, arrière droit | 10.0 A |
| 48 | Relais d’essuie-glace avant | 30.0 A |
| 49 | Projecteur, gauche | 15.0 A |
| 50 | Projecteur, droit; Réglage du projecteur | 15.0 A |
| 51 | Relais de climatisation | 10.0 A |
| 53 | Non utilisé | |
| 55 | Rétroviseurs de porte; Désembuage et dégivreur du lunette arrière; Amplificateur | 15.0 A |
| 56 | Rétroviseurs de porte; Désembuage et dégivreur du lunette arrière; Amplificateur | 15.0 A |
| 57 | Relais de la pompe à carburant; Capteur du niveau carburant; Pompe à carburant; Unité de commande du moteur | 15.0 A |
| 58 | Boîtier de Servitude Intelligent; Capteur de vitesse de l’arbre d’entrée; Capteur de vitesse de l’arbre de sortie; Capteur de vitesse du véhicule; Unité de commande de transmission; Interrupteur de position stationnement/neutre; Capteur de position de la transmission | 10.0 A |
| 59 | Unité de commande de 4 roues motrices; Unité de commande ABS; Relais de feu d’arrêt; Interrupteur de reconnaissance de la première vitesse; Capteur de vitesse de lacet | 10.0 A |
| 60 | Interrupteur de position stationnement/neutre; Interrupteur de l’éclairage; Capteur de position de la transmission | 10.0 A |
| 61 | Relais du moteur de commande du papillon des gaz; Unité de commande du moteur | 15.0 A |
| 62 | Relais de l’unité de commande du moteur; Condenseur; Bobines d’allumage; Solénoïde de commande de synchronisation de la soupape d’admission; Unité de commande du moteur; Débitmètre d’air massique; Solénoïde de commande de pression du turbo; Relais de pompe de liquide de refroidissement turbo; Solénoïde de purge du bidon d’évaporation; Capteur de position d’arbre à cames; Clapet de dérivation de refroidissement EGR; Sonde lambda devant le convertisseur catalytique; Pompe à carburant; Soupape de commande de pression de rampe; Filtre à carburant | 20.0 A |
| 63 | Relais du ventilateur de refroidissement Nº4; Relais du ventilateur de refroidissement Nº5; Sonde lambda devant le convertisseur catalytique; Sonde lambda derrière le convertisseur catalytique | 15.0 A |
| 64 | Unité de commande du moteur; Injecteurs de carburant | 15.0 A |
| 65 | Feux antibrouillard avant | 15.0 A |
Fusibles sur la batterie.
Boîte à fusibles et relais dans le compartiment moteur, auprès de la batterie.
(type 1).
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Relais de(s) siège(s) chauffant(s) | 20.0 A |
| 2 | Non utilisé | |
| 3 | Relais du système voyant lumière du jour | 10.0 A |
| 4 | Relais d’avertisseur, Alternateur | 10.0 A |
| 5 | Unité de commande EPS | 60.0 A |
| 6 | Relais du lave-phare | 30.0 A |
| 7 | Unité de commande ABS/ESP | 30.0 A |
| 8 | Unité de commande ABS/ESP | 50.0 A |
| 9 | Unité de commande de la carrosserie (BCM) | 50.0 A |
| 10 | Ventilateur de refroidissement, relais 1, Ventilateur de refroidissement, relais 2, Ventilateur de refroidissement, relais 3 | 40.0 A |
| 11 | Interrupteur d’allumage | 40.0 A |
| 12 | Ventilateur de refroidissement, relais 2 | 40.0 A |
| 13 | Unité de commande audio, Unité de commande de l’affichage des informations, Unité de commande de navigation, Unité de commande de la caméra, Ou, Unité de commande audio, Ordinateur de commande vidéo, Unité de commande de l’affichage des informations, Connecteur supplémentaire | 15.0 A |
| 14 | Non utilisé | |
| 15 | Non utilisé | |
| 16 | TCM | 10.0 A |
| 17 | Relais d’allumage, Boîtier de Servitude Intelligent dans le compartiment moteur, fusibles 55, 56 | 80.0 A |
| 18 | Relais accessoire, Relais de soufflerie | 100.0 A |
| 19 | Boîtier de Servitude Intelligent dans le compartiment moteur, fusibles 48, 51, Boîte à fusibles et relais dans le compartiment moteur, fusibles 1 – 8, Relais de feu antibrouillard, avant, Relais du projecteur, côté gauche, Relais du projecteur, côté droit, Relais des feux arrière | 100.0 A |
| 20 | Boîte à fusibles et relais dans le compartiment moteur, fusibles 9 – 16 | 100.0 A |
| 21 | Alternateur, Boîte à fusibles et relais dans le compartiment moteur, fusibles 19, 20 | 140.0 A |
| R1 | Relais d’avertisseur | |
| 23 | Non utilisé | |
| 24 | Relais du système voyant lumière du jour | 10.0 A |
| 25 | Relais du système voyant lumière du jour | 10.0 A |
| 26 | Relais de(s) siège(s) arrière chauffant(s) | 20.0 A |
type 2.
| Num | Circuits protégés | Amps |
|---|---|---|
| 1 | Relais de(s) siège(s) chauffant(s) | 20.0 A |
| 2 | Relais de pompe de liquide de refroidissement turbo | 10.0 A |
| 3 | Relais du système voyant lumière du jour | 10.0 A |
| 4 | Relais d’avertisseur, Alternateur | 10.0 A |
| 5 | Unité de commande EPS | 60.0 A |
| 6 | Relais du lave-phare | 30.0 A |
| 7 | Unité de commande ABS/ESP | 30.0 A |
| 8 | Unité de commande ABS/ESP (40A est également utilisé) | 50.0 A |
| 9 | Unité de commande de la carrosserie (BCM) | 50.0 A |
| 10 | Ventilateur de refroidissement, relais 1, Ventilateur de refroidissement, relais 2, Ventilateur de refroidissement, relais 3 | 40.0 A |
| 11 | Interrupteur d’allumage | 40.0 A |
| 12 | Ventilateur de refroidissement, relais 2 | 40.0 A |
| 13 | Unité de commande audio, Unité de commande de l’affichage des informations, Unité de commande de navigation, Unité de commande de la caméra, Ou Unité de commande audio, Ordinateur de commande vidéo, Unité de commande de l’affichage des informations, Connecteur supplémentaire | 15.0 A |
| 14 | Chauffage PTC, relais 2 | 30.0 A |
| 15 | Chauffage PTC, relais 1 (20A est également utilisé) | 30.0 A |
| 16 | TCM | 10.0 A |
| 17 | Module de commande de bougie de préchauffage (100A est également utilisé) | 60.0 A |
| 18 | Relais accessoire, Relais de soufflerie (80A est également utilisé) | 100.0 A |
| 19 | Relais d’allumage, Boîtier de Servitude Intelligent dans le compartiment moteur, fusibles 55, 56 (100A est également utilisé) | 80.0 A |
| 20 | Boîtier de Servitude Intelligent dans le compartiment moteur, fusibles 48, 51, Boîte à fusibles et relais dans le compartiment moteur, fusibles 1 – 8, Relais de feu antibrouillard, avant, Relais du projecteur, côté gauche, Relais du projecteur, côté droit, Relais des feux arrière | 100.0 A |
| 21 | Boîte à fusibles et relais dans le compartiment moteur, fusibles 9 – 16 | 100.0 A |
| 22 | Alternateur, Boîte à fusibles et relais dans le compartiment moteur, fusibles 20, 21 | 450.0 A |
| 23 | Chauffage PTC, relais 3 | 30.0 A |
| 24 | Relais du système voyant lumière du jour | 10.0 A |
| 25 | Relais du système voyant lumière du jour | 10.0 A |
| 26 | Relais de(s) siège(s) arrière chauffant(s) | 20.0 A |
Schéma boîte à fusibles Nissan X-Trail (T30)
Schéma boîte à fusibles Nissan Almera (N16)
Schéma boîte à fusibles Nissan Murano (Z50)
Schéma boîte à fusibles Nissan Primera (P11)
Schéma boîte à fusibles Nissan Patrol GR (Y61)
Schéma boîte à fusibles Nissan Terrano II /Mistral (R20)
Schéma boîte à fusibles Nissan Micra (K11)
Schéma boîte à fusibles Nissan Primera (P12)
