Schéma boîte à fusibles Nissan Note (E11)

Auteur: Ramon Watkins.

Nous examinons les modèles Nissan Note (E11) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013. Diesel, essence (1.4 16V, 1.5 DCi, 1.6 16V). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F20/15A – Boîte à fusibles dans l’habitacle.

Tableau fusible Nissan Note (E11).

Pour faciliter la tâche à tous les propriétaires de Nissan Note E11, nous avons établi un tableau des fusibles indiquant clairement les composants protégés par chaque fusible. Voici une présentation des principaux fusibles et de leurs fonctions.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles et relais dans le compartiment moteur.

Boîte à fusibles dans le compartiment moteur.



Boîte à fusibles dans l’habitacle.

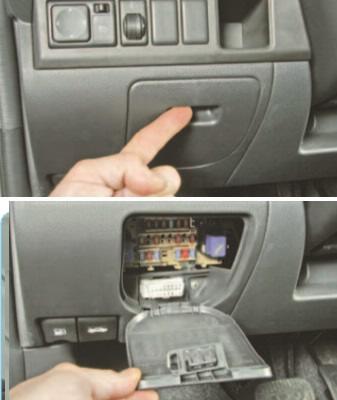

Il se trouve sous le tableau de bord, derrière le cache de protection.



Schéma de la boîte à fusibles.

Nissan Note (E11). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Airbag10.0 A
2Unité de commande du moteur, Connecteur data-link (DLC), Système d’alarme, Amplificateur de climatiseur, Boîte à fusibles et relais dans l’habitacle, Unité de clé intelligente, Interrupteur de combinaison, Porte, Unité de commande EPS10.0 A
3Levier de changement de vitesse de la transmission automatique, Combimètre10.0 A
4Interrupteur de combinaison15.0 A
5Miroir(s) électrique(s)10.0 A
6Commandes de rétroviseur électrique, Porte, Audio10.0 A
7Unité de commande de la carrosserie10.0 A
8Verrouillage de direction, Interrupteur d’allumage, Système de clé intelligente10.0 A
9Interrupteur du feu d’arrêt10.0 A
10Non utilisé
11Non utilisé
12Unité de commande de la carrosserie, Alarme, Interrupteur d’allumage10.0 A
13Non utilisé
14Connecteur data-link (DLC), Combimètre, Amplificateur de climatiseur, Unité de commande de transmission, Unité de clé intelligente10.0 A
15Moteur de soufflerie15.0 A
16Amplificateur de climatiseur, Relais de chauffage PTC, Tableau de la commande de chauffage10.0 A
17Moteur de soufflerie15.0 A
18Douille de relais15.0 A
19Siège(s) chauffant(s)10.0 A
20Allume-cigare15.0 A
R1Relais du moteur de soufflerie
R2Relais accessoire

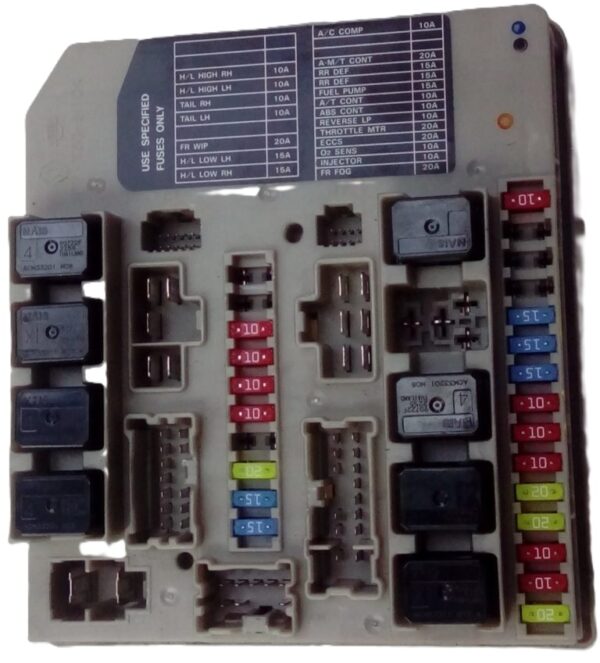

Boîte à fusibles et relais dans le compartiment moteur.

Pour accéder aux fusibles et aux relais, retirez la batterie et appuyez sur le loquet.



Appuyez de la même manière sur les fixations restantes.



Soulevez et retirez l’unité de son logement.



Ensuite, agrandissez le bloc.

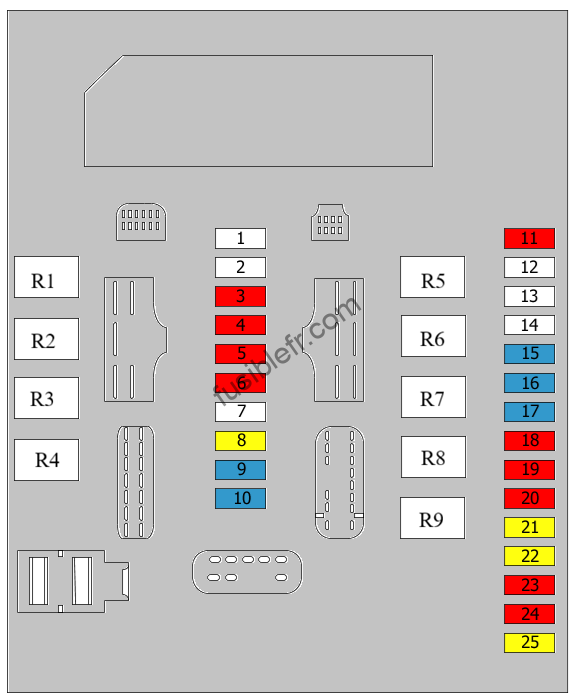

Nissan Note (E11). Boîte à fusibles et relais dans le compartiment moteur. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Non utilisé
2Non utilisé
3Projecteur(s) (conduite à droite)10.0 A
4Projecteur, droit10.0 A
5Éclairage de la plaque d’immatriculation, Éclairage du tableau de bord, Éclairage de combinaison, arrière droit, Moteur de commande de portée des projecteurs droite10.0 A
6Feu de stationnement, gauche, Éclairage de combinaison, arrière gauche, Témoin d’interrupteur de siège chauffant10.0 A
7Non utilisé
8Relais d’essuie-glace avant20.0 A
9Projecteur, gauche15.0 A
10Projecteur, droit15.0 A
11Système de climatisation10.0 A
12Non utilisé
13Non utilisé
14Non utilisé
15Lunette arrière chauffante15.0 A
16Lunette arrière chauffante15.0 A
17Pompe à carburant15.0 A
18Unité de commande de transmission, Capteur de vitesse de l’arbre d’entrée, Capteur de vitesse de l’arbre de sortie10.0 A
19Unité de commande ABS/ESP, Capteur de vitesse de lacet10.0 A
20Interrupteur à levier de la transmission automatique, Interrupteur de position stationnement/neutre10.0 A
21Moteur de commande du papillon des gaz20.0 A
22Unité de commande du moteur20.0 A
23Sonde lambda chauffante10.0 A
24Injecteurs10.0 A
25Feux antibrouillard avant20.0 A
R1Relais de la lunette arrière chauffante
R2Unité de commande du relais
R3Relais du projecteur
R4Relais de feu antibrouillard, avant
R5Relais du démarreur
R6Non utilisé
R7Relais 1 du ventilateur de refroidissement
R8Relais 2 du ventilateur de refroidissement
R9Relais d’allumage
nullRelais de la pompe à carburant
nullFeu arrière

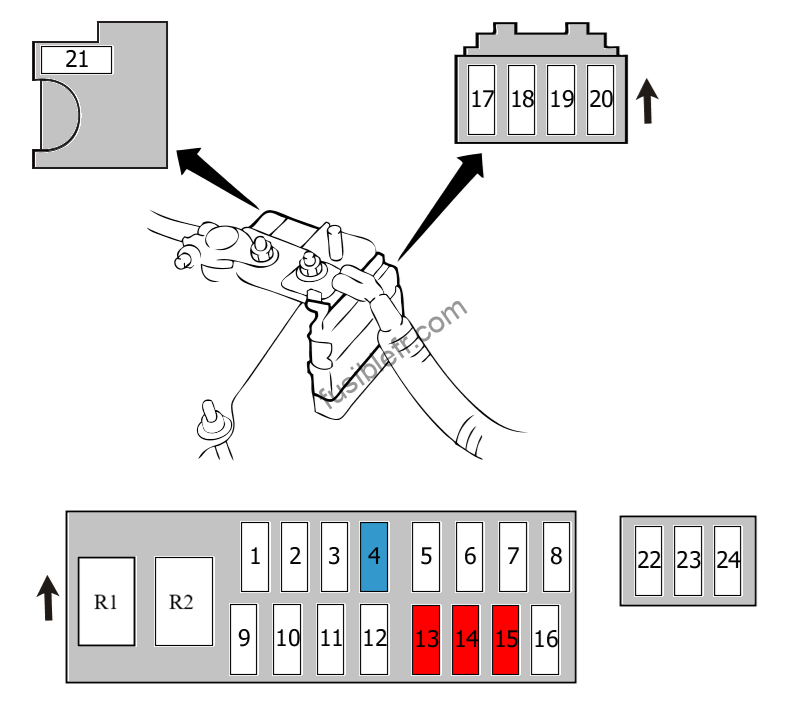

Boîte à fusibles dans le compartiment moteur.

NumCircuits protégésAmps
1Non utilisé
2Non utilisé
3Non utilisé
4Audio15.0 A
5ABS, ESP40.0 A
6Ventilateur de refroidissement
6Ventilateur de refroidissement40.0 A
7Interrupteur d’allumage40.0 A
8Chauffage PTC40.0 A
9Unité de commande de la carrosserie30.0 A
10ABS, ESP30.0 A
11Lave-phare30.0 A
12EPS60.0 A
13Avertisseur10.0 A
14Alternateur10.0 A
15Projecteurs (avec système voyant lumière du jour actif)10.0 A
16Non utilisé
17Boîte à fusibles dans l’habitacle, fusibles 7 – 9, 12, 14, Relais accessoire, Relais du moteur de soufflerie80.0 A
18Boîte à fusibles et relais dans l’habitacle, fusibles 15, 16, 21, 22, Relais d’allumage60.0 A
19Boîte à fusibles et relais dans l’habitacle, fusibles 8, 11, Feu antibrouillard, Projecteurs, Feu arrière80.0 A
20Boîte à fusibles et relais dans le compartiment moteur, fusibles 4 – 14, (80A est également utilisé)100.0 A
21Alternateur, (80A est également utilisé)140.0 A
22Non utilisé
23Non utilisé
24Non utilisé
R1Relais d’avertisseur
R2Non utilisé
