Schéma boîte à fusibles Nissan Patrol GR (Y61)

Auteur: Ramon Watkins.

Nous examinons les modèles Nissan Patrol GR (Y61) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013. Diesel, essence (2.8 Turbo D, 3.0 Turbo Di, 4.8L). Vous saurez également où se situent les fusibles notamment le fusible de la pompe à essence, les fusibles de l’allume cigare, les fusibles du ventilateur de refroidissement, les fusibles du chauffage, les fusibles de la climatisation, les fusibles du démarreur, …

Le fusible de l’allume-cigare est situé sous le numéro F13/15A – Boîte à fusibles dans l’habitacle.

Le fusible de l’allume-cigare est situé sous le numéro F20/15A – Boîte à fusibles dans le compartiment moteur.

Tableau fusible Nissan Patrol GR (Y61).

Les fusibles jouent un rôle essentiel dans la sécurité du système électrique du Nissan Patrol GR (Y61). Comprendre leur fonction et vérifier régulièrement leur état permet de prévenir les pannes graves et de simplifier l’entretien du véhicule. En suivant les recommandations de remplacement des fusibles et en consultant le tableau des fusibles, les propriétaires peuvent conduire en toute sérénité, tout en minimisant les risques de pannes imprévues. Maintenir le système électrique de votre véhicule en parfait état est un investissement pour votre sécurité et votre confort de conduite.

Contenu:

Boîte à fusibles dans l’habitacle.

Boîte à fusibles dans le compartiment moteur.

Boîte à relais dans le compartiment moteur.

Relais supplémentaires dans le compartiment moteur.

Relais supplémentaires dans l’habitacle.



Boîte à fusibles dans l’habitacle.

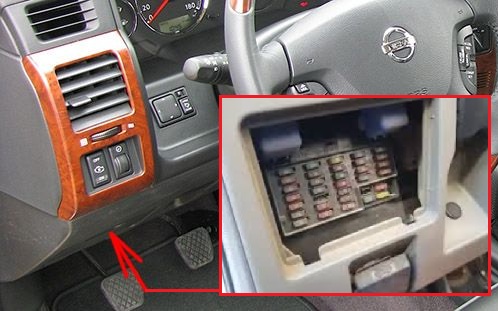

La boîte à fusibles se trouve à gauche, sous le volant, derrière le cache.



Schéma de la boîte à fusibles.

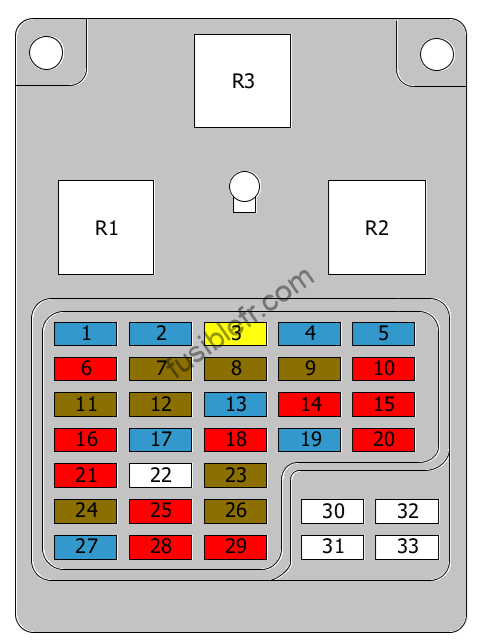

Nissan Patrol GR (Y61). Boîte à fusibles dans l'habitacle. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Système de climatisation15.0 A
2Système de climatisation15.0 A
3Essuie-glace(s) et rondelles avant20.0 A
4Climatisation arrière15.0 A
4Sièges chauffants15.0 A
5Climatisation arrière15.0 A
6Unité de commande du climatiseur, Solénoïde IACV-FICD, Unité de commande du ventilateur de refroidissement, Chauffage arrière, Climatisation arrière10.0 A
7ABS, Unité de commande ESP7.5 A
8Projecteurs, Système voyant lumière du jour actif, Éclairage de l’avertisseur de danger, Désembueur, Dégivreur, Sièges chauffants, Vitres électriques, Éclairage de l’habitacle, Système de climatisation, Vibreur(s) d’avertissement, Toit ouvrant, Régulateur de vitesse constante automatique (ASCD), Système de bougies de préchauffage, Réfrigérateur, Système de commande auxiliaire de réservoir de carburant7.5 A
9Boussole/ordinateur de bord, Systeme de telecommande multifonctions, Allume-cigare, Treuil7.5 A
10Système audio, Changeur de CD, Antenne électrique10.0 A
11Indicateurs de direction, Éclairage de l’avertisseur de danger, Feux de côté7.5 A
12Transmission automatique, Feu(x) de recul, Commutateur de position stationnement/neutre (transmission automatique), Régulateur de vitesse constante automatique (ASCD), Témoins d’avertissement, Système de démarrage7.5 A
13Allume-cigare15.0 A
14Régulateur de vitesse constante automatique (ASCD), ABS, Feux d’arrêt10.0 A
15Feux de côté, Feux arrière, Lampe, Vibreur(s) d’avertissement, Feux antibrouillard avant, Correction de hauteur des projecteurs10.0 A
16Système de retenue supplémentaire (SRS)10.0 A
17Système de commande auxiliaire de réservoir de carburant, Pompe à carburant, Arrêt du carburant, Témoins d’avertissement, Capteur de pression ambiante, Volet d’air automatique15.0 A
18Essuie-glace arrière10.0 A
19Lave-phare, Essuie-glaces de projecteur15.0 A
20Systeme de telecommande multifonctions, Éclairage de l’habitacle, Feu(x) antibrouillard arrière(s)10.0 A
21Soupape EGR, Injecteurs, Ventilateur de refroidisseur intermédiaire10.0 A
22Non utilisé
23Miroir(s)7.5 A
24Capteur de vitesse du véhicule, Indicatif(s) musical d’avertissement, Horloge, Système de sécurité, Système de bougies de préchauffage, Capteur de pression ambiante, Jauge de carburant, Transmission automatique, Système de climatisation, Compteur de vitesse, Tachymètre, Pression huile, Fermeture centralisée, Contrôle de stabilité, Système de commande auxiliaire de réservoir de carburant7.5 A
25Commande d’avance à l’injection, Système de sécurité, Système de bougies de préchauffage, Arrêt du carburant, Alimentation principale et circuit de terre, Fermeture centralisée, Soupape de commande d’air supplémentaire (AAC/V), Solénoïde(s) de purge du bidon d’évaporation, Commande partielle d’avance à l’allumage (PLA)10.0 A
26Projecteurs, Système voyant lumière du jour actif, Système de bougies de préchauffage, Signal de démarrage, Commande partielle d’avance à l’allumage (PLA)7.5 A
27Système de commande auxiliaire de réservoir de carburant15.0 A
28Système de bougies de préchauffage, Volet d’air automatique, Capteur de pression ambiante, Capteur de vitesse du véhicule, Indicateur d’anomalie de fonctionnement/Connecteur Data-link, Système de commande auxiliaire de réservoir de carburant, Contrôle de stabilité, ABS, Projecteurs, Système voyant lumière du jour actif, Système de retenue supplémentaire (SRS), Jauge de carburant, Transmission automatique, Compteur de vitesse, Tachymètre, Pression huile, Régulateur de vitesse constante automatique (ASCD), Témoins d’avertissement, Éclairage, Tableau de la commande de chauffage, Verrouillage du différentiel, Alternateur10.0 A
29Chauffage arrière10.0 A
30Non utilisé
31Non utilisé
32Non utilisé
33Non utilisé
R1Relais d’allumage
R2Relais accessoire
R3Relais du moteur de soufflerie



Boîte à fusibles dans le compartiment moteur.

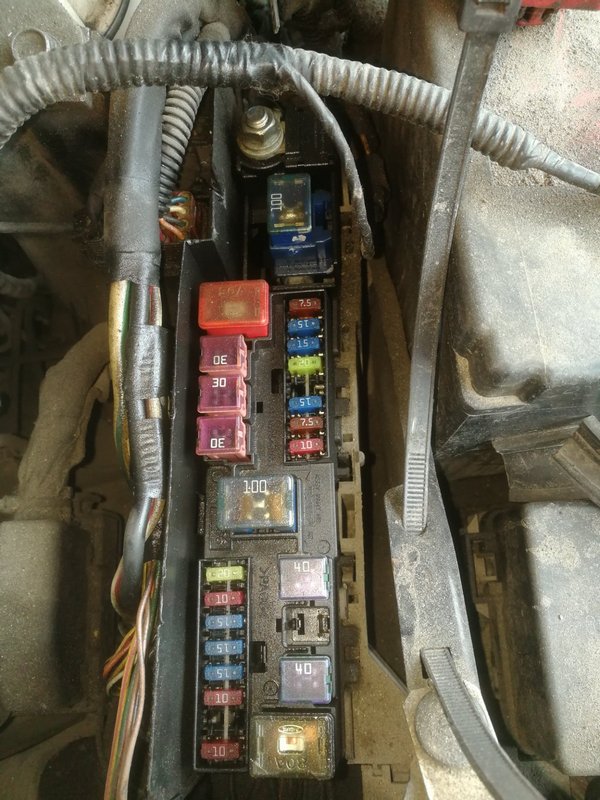

La boîte à fusibles se trouve dans le compartiment moteur (côté droit).

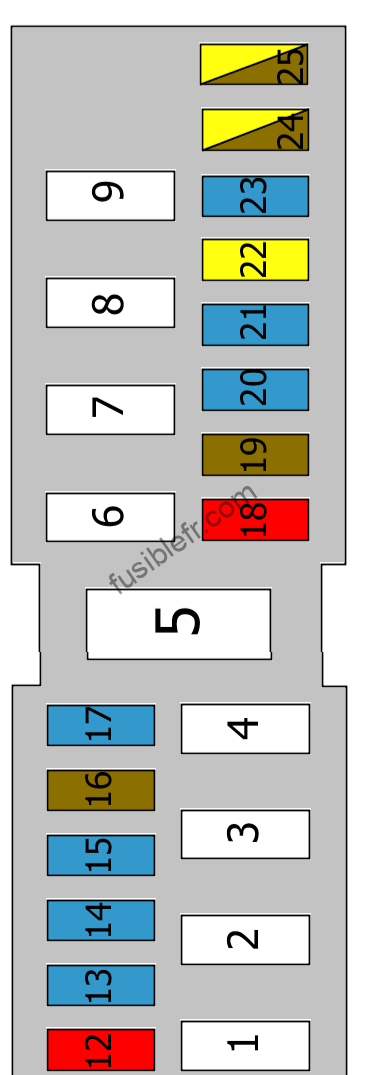

Nissan Patrol GR (Y61). Boîte à fusibles dans le compartiment moteur. Schéma de la boîte à fusibles.

NumCircuits protégésAmps
1Accessoires, Système d’allumage, Moteur de soufflerie80.0 A
2Vitres électriques, Sièges électriques, Toit ouvrant, Jauge de carburant, Système de climatisation, Compteur de vitesse, Tachymètre, Pression huile, Fermeture de porte centralisée et double, Indicatif(s) musical d’avertissement, Éclairage de l’habitacle40.0 A
3ABS, Unité de commande ESP30.0 A
4Commande du ventilateur de refroidissement30.0 A
5Alternateur100.0 A
6Interrupteur d’allumage30.0 A
7ABS, Unité de commande ESP30.0 A
8Système voyant lumière du jour actif40.0 A
9Boîte à fusibles dans l’habitacle, fusibles 4, 5, 14, 15, 20, 2450.0 A
10Système audio, Changeur de CD, Antenne électrique10.0 A
11Ventilateur de refroidisseur intermédiaire, Commande du ventilateur de refroidissement15.0 A
12Avertisseur, Régulateur de vitesse constante automatique (ASCD)10.0 A
13Feu(x) antibrouillard avant15.0 A
14Système voyant lumière du jour actif, Projecteurs, Feu(x) antibrouillard arrière(s)15.0 A
15Système voyant lumière du jour actif, Projecteurs15.0 A
16Alimentation principale et circuit de terre, Débitmètre d’air massique, Système de sécurité, Boussole/ordinateur de bord, Régulateur électrique, Arrêt du carburant, Transmission automatique, Capteur de position du papillon des gaz7.5 A
17Alimentation principale et circuit de terre, Débitmètre d’air massique, Système de sécurité, Régulateur électrique, Arrêt du carburant, Capteur de position du papillon des gaz15.0 A
18Indicateurs de direction, Jauge de carburant, Compteur de vitesse, Tachymètre, Pression huile10.0 A
19Alternateur7.5 A
20Allume-cigare15.0 A
21Dégivreur15.0 A
22Désembueur20.0 A
23Désembueur15.0 A
24aProjecteurs, Correction de hauteur des projecteurs, Éclairage, Feux arrière, Indicatif(s) musical d’avertissement7.5 A
24bProjecteurs, Correction de hauteur des projecteurs, Éclairage, Feux arrière, Indicatif(s) musical d’avertissement20.0 A
25aProjecteurs, Éclairage, Feux arrière7.5 A
25bProjecteurs, Éclairage, Feux arrière20.0 A

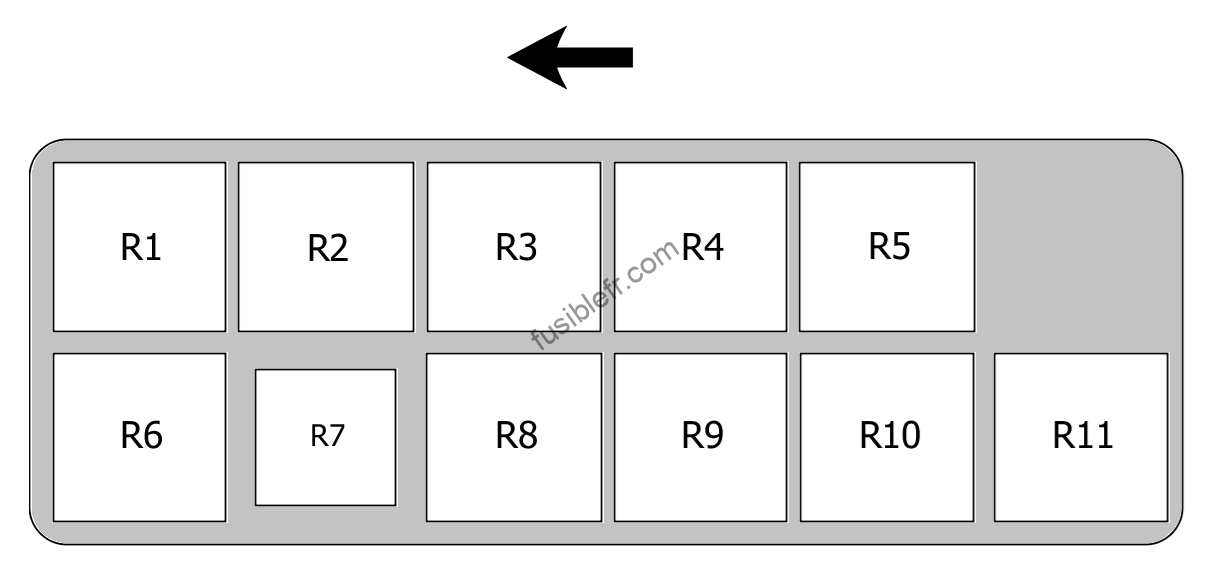

Boîte à relais dans le compartiment moteur.

NumCircuits protégésAmps
R1Relais de position stationnement/neutre (transmission automatique)
R2Relais du projecteur droit (avec phares au xenon)
R3Relais du feu de côté
R4Relais de climatisation
R5Relais de contrôle des ampoules
R6Relais du ventilateur de refroidissement Nº1
R7Relais d’avertisseur
R8Relais du projecteur gauche (avec phares au xenon)
R9Relais de désembueur
R10Relais du ventilateur du refroidisseur intermédiaire
R11Relais de dégivreur d’essuie-glace

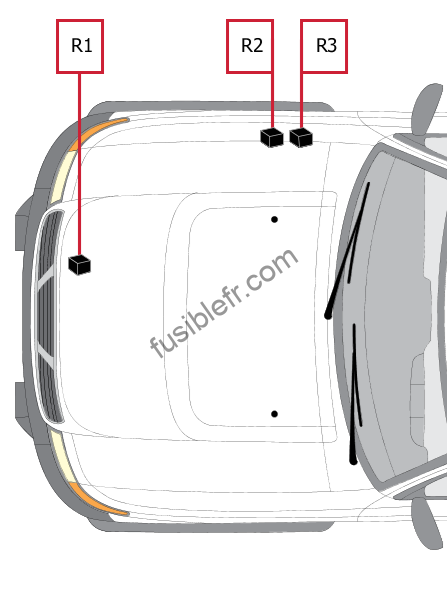

Relais supplémentaires dans le compartiment moteur.

NumCircuits protégésAmps
R1Relais du treuil
R2Relais de bougies de préchauffage Nº2
R3Relais de bougies de préchauffage Nº1

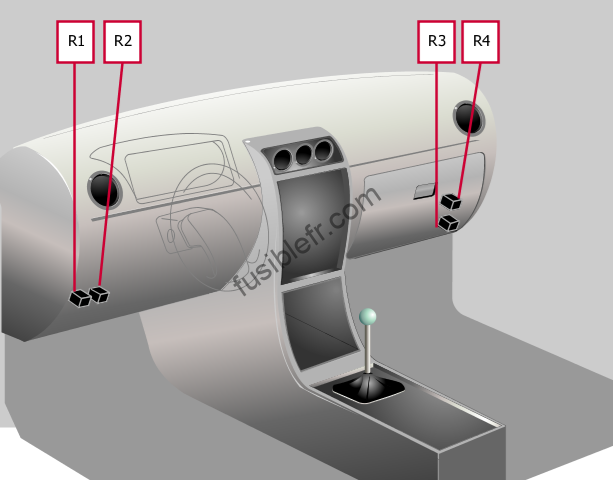

Relais supplémentaires dans l’habitacle.

NumCircuits protégésAmps
R1Siègea chauffants
R2Système de commande électronique concentré (ECCS)
R3Vitre électrique
R4Feu antibrouillard arrière
